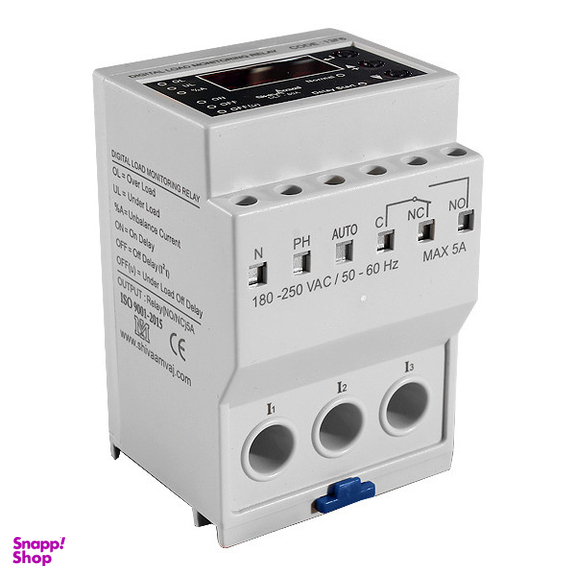

کنترل بار دیجیتال شیوا امواج مدل 13F6

10x6x6 سانتی‌متر

دفترچه راهنما

• حفاظت دستگاه های سه فاز با استفاده از سیستم میکروپروسسوری

• کنترل جریان بر اساس منحنی

• اندازه گیری جریان بدون نیاز به CTو با عبور مستقیم کابل حداکثر 25mm²

• نمایش جریان ، مقادیر تنظیمی و پیغام های خطا

• حفاظت در برابرافزایش ، کاهش و عدم تقارن جریانها

• 8 عدد نشانگر برای اعلام

• OL: افزایش جریان ( 0.5-15A),(1-60A)

• UL: کاهش جریان ( قابل تنظیم تا 1 واحد کمتر از OL)¹

• A%: عدم تقارن جریان ها (7-100%)

• ON: تأخیر در وصل یا تأخیر برای Reset (0-240Sec)

• OFF: تأخیر در قطع برای خطای OL و A%(0-10Sec)

(u)OFF: تأخیر در قطع برای خطای UL (5-10Sec)

• Normal: وضعیت رله

• Delay Start: زمان استارت اولیه ²(0-120Sec)

(نشانگرها در حالت تنظیم ثابت و در حالت خطا چشمک زن)

1. در صورت تنظیم عدد صفر برای UL ، کاهش جریان غیر فعال می گردد.

2. زمان استارت اولیه زمانی است که پس از وصل رله و عبور جریان ، افزایش جریان(جهت راه اندازی اولیه موتور) در نظر گرفته نمی شود.

مدل

110AC, 220VAC

ولتاز تغذیه

180-250 ولتاژ متناوب و 60-50 هرتز

دقت نمایش جریان

DLF-60A=1A

کارایی در

دما: 65+..20– و رطوبت : 70درصد

خروجی

رله 5 آمپر
