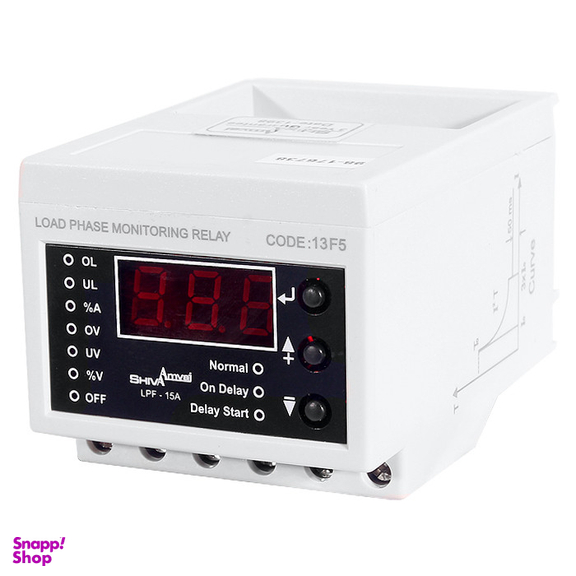

كنترل فاز بار شيوا امواج مدل LPF-15A

6.3x5.7x9.5 سانتی‌متر

حفاظت کامل دستگاه های سه فاز با استقاده از سیستم میکروپروسسوری

• کنترل جریان براسلس منحنی I2t

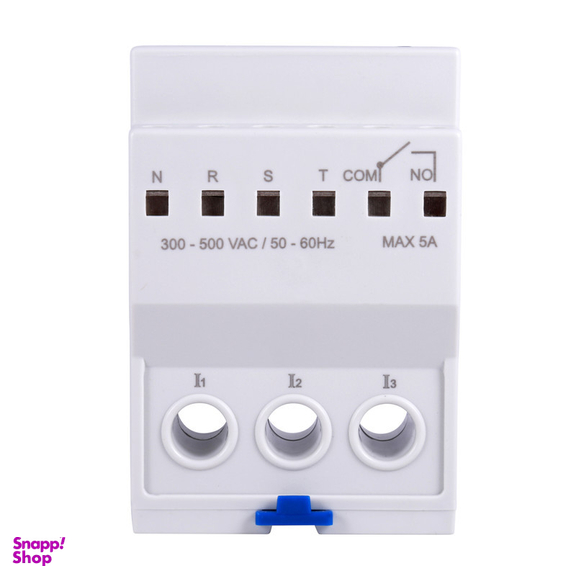

• اندازه گیری جریان بدون نیاز به CT و با عبور مستقیم کابل (حداکثر 25mm²)

• نمایش جریان، مقادیر تنظیمی و پیغام های خطا

• حفاظت در برابر

• افزایش، کاهش و عدم تقارن جریان ها

• افزایش، کاهش و عدم تقارن ولتاژها، قطع و عدم توالی فازها

• قابلیت نمایش

• ولتاژ

• مدت زمان فعال بودن دستگاه (عبور جریان)

• تعداد دفعات وصل و قطع جریان

• قابلیت فعال و غیر فعال کردن ریست اتوماتیک

• 10 عدد نشانگر برای اعلام

• OL: افزایش جریان ( 0.5-15A),(1-60A)

• UL: کاهش جریان ( قابل تنظیم تا 1 واحد کمتر از OL)¹

• A%: عدم تقارن جریان ها (7-100%)

• Normal: وضعیت رله( چشمک زن: آماده برای Reset)

• On Delay: تأخیر در وصل یا تأخیر برایReset (0-240Sec)²

• Delay Start: زمان استارت اولیه (0-120Sec)

• OV: افزایش ولتاژ

• UV: کاهش ولتاژ

• V%: عدم تقارن ولتاژها

• OFF: تأخیر در قطع

1. یک واحد در مدل 15A برابر با 0.1A و در مدل 60A برابر با 1A می باشد. در صورت تنظیم عدد صفر برالی UL کاهش جریان غیر فعال می گردد.

2. زمان استارت اولیه زمانی است که پس از وصل رله و عبور جریان ، کاهش ولتاژ و افزایش جریان در نظر گرفته نمی شود.
